借助原生双活城域卷(metro volume)支持，powerstoreos 3.0新增一个功能，有助于防止生产因vmware vsphere metro storage cluster (vmsc) 环境的故障而中断。城域卷功能在powerstore上可免费使用，可用于保护vmfs datastores。
vmsc配置是一个延伸集群架构，esxi主机可在城域距离[100公里 (取决于链路质量)] 内的两个不同的站点，同时访问一个同步复制的存储资源。powerstore 城域卷功能可在两个参与的powerstore集群配置上，提供并发的完全双活的主机io。
虽然这会增加额外的延迟，但powerstore城域卷可确保在主机收到i/o写入的确认之前，所有主机i/o都在城域卷的两个镜像卷上提交。为应对灾难事件，把生产受到的影响降到最低，甚至是不受影响，powerstore内置了一种机制，可保护数据在发生故障或灾难时不会出现“脑裂”(split-brain)现象。当数据可在两个powerstore集群上的城域卷镜像之间进行复制时，powerstore被设计为允许在城域卷两边只运行双活的工作负载。

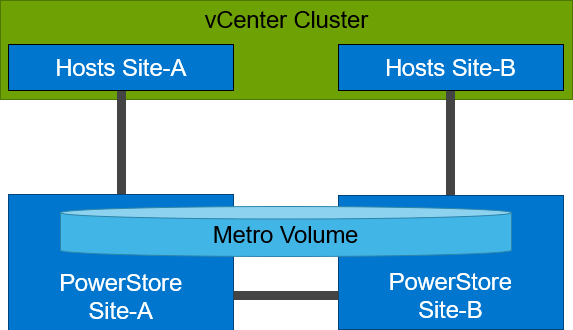

从拓扑结构的角度看，powerstore支持两种不同的配置方案。一种是非统一配置，主机只能访问本地的powerstore系统：

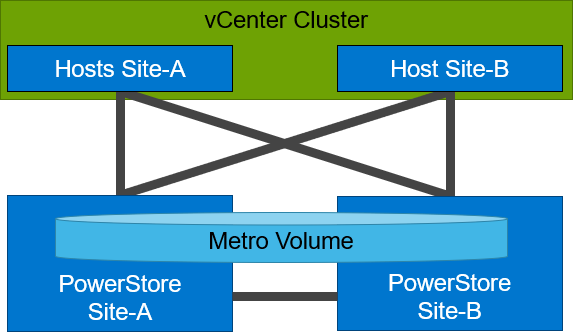

还有一种是统一 配置，主机可以同时访问本地和远程的powerstore。
尽管它们看起来很相似，但不同拓扑结构的优势在于细节的处理。
非统一主机配置降低了复杂性，因其只需较少的配置，且只提供对两个站点之间链路利用率最低的卷的本地访问。然而，在本地powerstore阵列出现故障的情况下，或者在链接故障期间，本地主机可能无法访问城域卷。在这种情况下，vmware ha需要使用对面站点上幸存的主机来重启受影响的datastore上的任意虚机。每个站点都应该有足够的主机资源，以便在对等站点不可用时运行最关键的虚机。
在统一主机配置中，主机与远程powerstore集群有额外的链接，在故障情况下可以使用该链接。如果由于故障或链接中断，在本地powerstore集群上无法访问城域卷时，主机就可以利用交叉链接来访问远程站点上的卷。在这种情况下，虚机可在故障中幸存下来，因为主机可把工作路径切换到远程系统上。在正常操作下，主机i/o应保持在本地站点内，以避免在站点之间的链路上为工作负载使用不必要的带宽，并尽量减少延迟。
现在快速展示一个例子，我们假设本地理论延迟为0.5毫秒，两个站点之间的理论延迟为2毫秒。
1. 主机使用指向本地阵列的链接作为写入城域卷的主要路径。i/o的理论延迟值如下：
· 将工作负载从主机写入到本地存储0.5毫秒
· 将工作负载复制到远程存储2毫秒。工作负载使用站点之间的链接。
· 在本地存储上接收来自远程存储的提交2毫秒
· 提交到主机0.5毫秒
总的来说，我们会看到i/o的延迟为5毫秒，且工作负载仅通过站点之间的链接发送一次以进行复制(a-b)。
2. 当主机使用到远程阵列的链接作为主要路径时，我们会看到以下情况：
· 发送工作负载至远程存储2毫秒。工作负载使用站点之间的链接。
· 将工作负载复制到一个对等点2毫秒。工作负载使用站点之间的链接。
· 从对等阵列提交到远程存储2毫秒
· 提交到主机2毫秒
总的来说，我们会看到同样的i/o的理论延迟为8毫秒，因为工作负载和提交总是利用站点之间的链接：一次是当主机将数据写入远程阵列(a到b)时，另一次是当写入数据被复制到对等存储(b-a)以及所需的提交时。
为了确保选择最佳路径，powerstore使用异步逻辑单元访问(alua)协议提供最佳路径选择信息。为获得正确的alua状态，必须使用它们与每个powerstore集群的本地或远程关系注册统一主机。在powerstore manager中注册主机时有四个选项：
· 仅限本地——用于非统一城域卷和仅服务于标准卷的主机。
· 主机与powerstore系统位于同一地点——表示主机是powerstore的本地主机(低延迟)，应该获得alua的主动/优化路径。
· 主机与远程powerstore系统位于同一地点——表示该主机是远程主机(高延迟)，主机应该获得alua主动/非优化路径。
· 主机与powerstore本地及远程系统均位于同一地点——表示所有主机和powerstore集群位于相同位置，具有相同的延迟。
当主机配置了统一城域卷的城域连接选项时，powerstore会为非城域卷的标准卷提供默认的alua路径信息。
借助本机多路径(nmp)的"轮询调度"(rr)默认路径选择策略(psp)，esxi主机使用所提供的alua路径信息来确定连接到卷的最佳工作路径。当有多个主动/优化路径可用时，esxi psp 通过轮询调度(round robin)测算卷的延迟，以选择最佳工作路径。当前的工作路径在vcenter中显示为 "主动(i/o)"状态，而其他路径只显示为 "主动"状态。下图显示了城域卷配置完成后，统一主机配置中的esxi主机的路径状态。
在powerstore manager中设置好主机后就可以开始配置城域卷。这在单个powerstore集群上只需几个步骤即可完成：
1. 与对等的powerstore建立一个远程系统关系，请选择保护>添加远程系统。
2. 使用添加卷向导来创建和映射标准卷。
3. 在卷页面，单击六次即可配置城域卷。
4. 在对等的powerstore集群上，将新的城域卷映射到主机上。
5. 使用新的城域卷来创建一个vmfs datastore。
除了使用powerstore manager以外，还可以使用powerstore rest api或powerstore cli，只需几个步骤即可设置城域卷。在这篇博客中，我想向大家展示在powerstore cli会话(pstcli -d
1. 在powerstore manager powerstore-a上
a. 创建远程系统关系
b. 注册esxi主机用于统一主机连接
c. 准备和映射标准卷
d. 将卷配置为一个城域卷
2. 在powerstore manager powerstore-b上
a. 注册esxi主机用于统一主机连接
b. 将卷映射到esxi主机上
c. 监测城域卷(可选)
3. 在vcenter中
a. 重新扫描scsi总线。
b. 用新的城域卷配置vmfs datastore。
